Колпаки ГОСТ 8962-75
Скачать ГОСТ 8962-75 в формате pdf Dictile iron fittings withparallel thread for pipelines. Caps. Основные размеры колпаки ГОСТ 8962-75 из ковкого чугуна с цилиндрической резьбой для трубопроводов указаны на рисунке. Колпаки должны изготовлять двух исполнений: 1 - с ребрами; 2 - шестигранный.
Конструкция колпака ГОСТ 8962-75 с ребрами , Исполнение 1 ![Чертеж колпака ГОСТ 8962-75 с ребрами , Исполнений 1 Чертеж колпака ГОСТ 8962-75 с ребрами , Исполнений 1](/ta/i/8962/1.png)

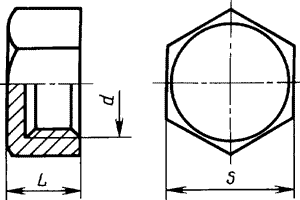

Конструкция колпака ГОСТ 8962-75 шестигранного , Исполнение 2 ![Чертеж колпака ГОСТ 8962-75 шестигранного , Исполнений 2 Чертеж колпака ГОСТ 8962-75 шестигранного , Исполнений 2](/ta/i/8962/2.png)
Масса оцинкованных колпаков не должна превышать массу неоцинкованных более чем на 5%. |
