1. Настоящий стандарт распространяется на стальные горячекатаные равнополочные уголки. Стандарт полностью соответствует СТ СЭВ 104—74. 2. Размеры уголков, площадь поперечного сечения, справочные величины для осей и массы 1 м уголков должны соответствовать указанным на чертеже и в табл. 1.

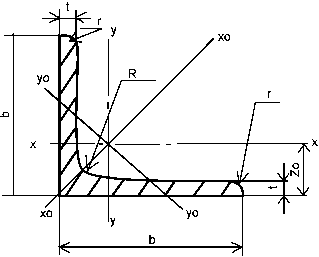

Чертеж 1
Условные обозначения к чертежу 1 и таблице 1.
b - ширина полки; t - толщина полки R - радиус внутреннего закгругления; r - радиус закругления полок; J - момент инерции; i - радиус инерции; Zo - расстояние от центра тяжести до наружной грани полок; Jxy - центробежный момент инерции
Примечания: 1. Площадь поперечного сечения и справочные величины вычислены по номинальным размерам. При вычислении массы 1 м уголка плотность стали принята равной 7,85 г/см3. 2. Радиусы закругления, форма и размеры участка сопряжения внутренних граней полок, указанные на чертеже и в табл.1, даны для построения калибра и на уголке непроверяют. 3. Уголки, отмеченные звездочкой, изготовлют по требованию потребителя.
Пример условного обозначения равнополочного уголка размерами 50х50х3 мм высокой точности прокатки (А) из стали марки Ст. Зсп, категории 3 , подгруппы 1:
3. По точности прокатки уголки изготовляют: А - высокой точности; В - обычной точности; 4. предельные отклонения по размерам уголков не должны превышать указанных в таблице 2.
Номер уголка
Предельные отклонения, мм
по ширине полки
по толщине полки
до 6 включ.
от 6,5 до 9 включ.
св.9
А
В
А
В
А
В
от 2 до 4,5
5 - 9
10 - 15
16 - 20
22 - 25
±1,0
±1,5
±2,0
±3,0
±4,0
+0,2 -0,3
+0,2 -0,4
—
—
—
±0,3
0,3 -0,4
—
—
—
—
+0,2 -0,5
+0,3 -0,5
—
—
—
+0,3 -0,5
+0,4 -0,5
—
—
—
+0,3 -0,5
+0,3 -0,6
+0,4 -0,7
+0,5 -0,8
—
+0,4 -0,5
+0,4 -0,6
+0,5 -0,7
+0,5 -0,8
5. Предельные отклонения по размерам уголков, изготовленных на станах, не оборудованных жесткими клетями, не должны превышать указанных в таблице 3 до 01.07.90 г.
Номер уголка
Предельные отклонения, мм
по ширине полки
по толщине полки
до 6 включ.
от 6,5 до 9 включ.
св.9
А
В
А
В
А
В
от 2 до 4,5
5 - 9
10 - 15
16 - 20
22 - 25
±1,0
±1,5
±2,0
±3,0
±4,0
+0,2 -0,3
+0,2 -0,4
—
—
—
0,3 -0,4
0,3 -0,5
—
—
—
—
+0,2 -0,5
+0,3 -0,5
—
—
—
+0,3 -0,6
+0,4 -0,6
—
—
—
+0,3 -0,5
+0,3 -0,6
+0,4 -0,7
+0,4 -0,8
—
+0,4 -0,6
+0,4 -0,7
+0,5 -0,8
+0,5 -0,9
6. По требованию потребителя предельные отклонения по толщине полки допускается заменять предельными отклонениями по массе, равными +3 -5%. 7. Отклонение от прямого угла при вершине не должно превышать 35`. 8. Притупление внешних углов полок (в том числе и угла при вершине) не должно превышать: 0,3 толщины полки—для уголков толщиной до 10 мм включ.; 3,0 мм —для уголков толщиной св. 10 до 16 мм включ.; 5,0 мм —для уголков толщиной св. 16 мм. 9. Уголки изготовляют длиной от 4 до 12 м: мерной длины; кратной мерной длины; немерной длины; ограниченной длины в пределах немерной Допускается изготовлять уголки длиной свыше 12 м. 10. Предельные отклонения по длине уголков мерной длины или кратной мерной длины не должны превышать в миллиметрах: +30—при длине 4 м; +50 — при длине свыше 4 м до 6 м включ.; +70 — при длине свыше 6 м. По требованию потребителя +40 мм—для уголков длшой свыше 4 до 7 м; +5 мм на каждый 1 м свыше 7 м. 11. Кривизна уголков не должна превышать 0,4% длины. 11.По требованию потребителя изготовляют уголки, кривизна которых не превышает 0,2% длины. Для уголков от № 2 до 4,5 включ. кривизну проверяют по длине 1 м. 12. Скручивание вокруг продольной оси не допускается. 13. Размеры поперечного сечения уголка проверяют на расстоянии не менее 500 мм от торца штанги.
