М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й   С Т А Н Д А Р Т

ДВУТАВРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ С ПАРАЛЛЕЛЬНЫМИ ГРАНЯМИ ПОЛОК
Сортамен

Hot-rolled steel I-beam with parallel flange edges.
Dimensions

ГОСТ 26020-83

Дата введения 01.01.86

1. Настоящий стандарт распространяется на стальные горячекатаные двутавры с параллельными гранями полок высотой от 100 до 1000 мм и шириной полок от 55 до 400 мм.

2. По соотношению размеров и условиям применения двутавры подразделяются на типы:

Б - нормальные двутавры;
Ш - широкополочные двутавры;
К - колонные двутавры.

3. Поперечное сечение двутавров должно соответствовать указанному на черт. 1.

4. Размеры двутавров, площадь поперечного сечения, линейная плотность и справочные величины приведены в табл. 1.

5. Предельные отклонения по размерам и геометрической форме двутавров (черт. 1 и 2) не должны превышать величин, приведенных в табл. 2.

Черт. 1

Обозначение к чертежу и табл. 1:

h - высота двутвара;
b - ширина полки;
s - толщина стенки;
t - толщина полки;
r - радиус сопряжения;
I - момент инерции;
W - момент сопротивления;
S - статистический момент полусечения;
i - радиус инерции.

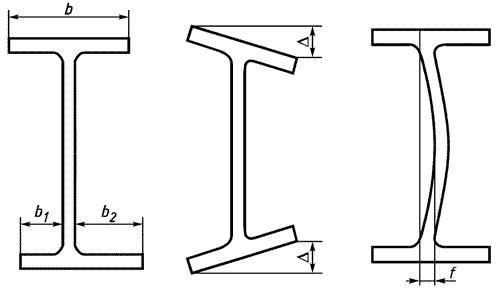

Черт. 2

Условные обозначения:
b₁ - ширина укороченного фланца;
b₂ - ширина удлиненного фланца;
Δ- перекос полки;
ƒ - кривизна стенки по высоте сечения.

Т а б л и ц а  1

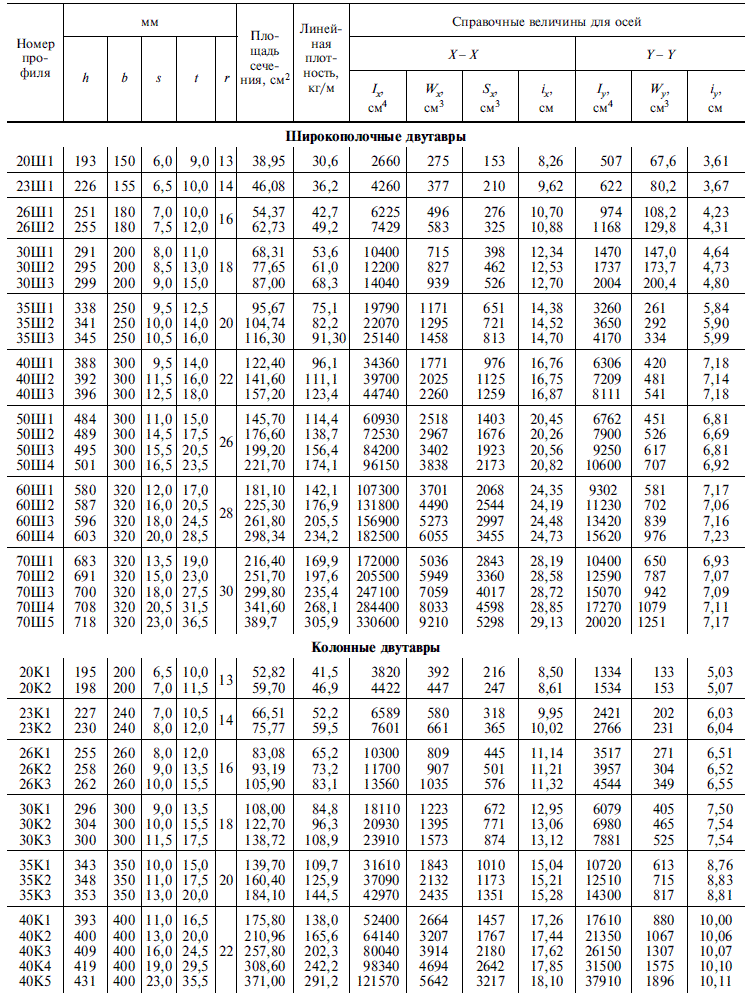

Т а б л и ц а  1 - продолжение

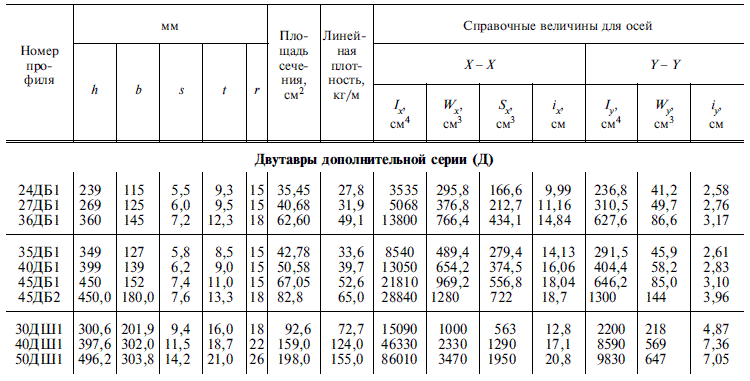

Т а б л и ц а  1 - продолжение

Примечания:

1. Площадь поперечного сечения, справочные величины и линейная плотность вычислены по номинальным размерам. Плотность стали принята равной 7,85х10³ кг/м³.

2. Радиус сопряжения, указанный на черт. 1, приведен для построения калибра валков.

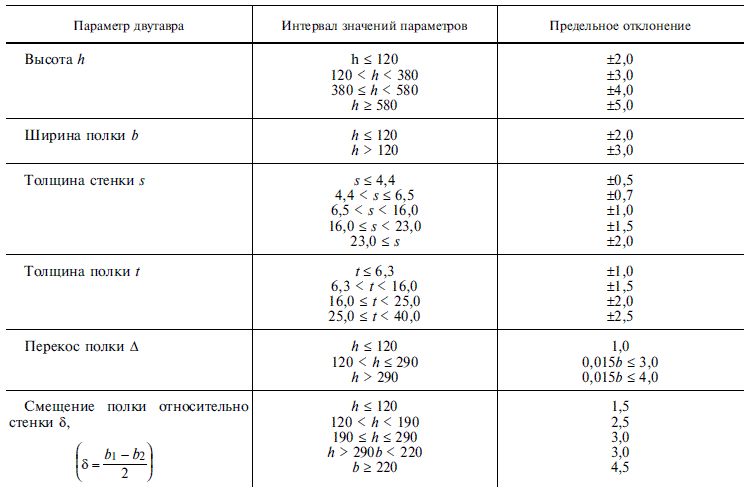

Т а б л и ц а   2

Т а б л и ц а   2 - продолжение

Примечание. По согласованию изготовителя с потребителем кривизна профиля в вертикальной и горизонтальной плоскостях не должна превышать 0,001 l для h≥310 мм.

6. Двутавры в соответствии с заказом изготовляют длиной от 6 до 24 м:

мерной длины;
мерной длины с отрезком;
кратной мерной длины;
кратной мерной длины с отрезком;
немерной длины.

6.1. Отрезком считаются двутавры длиной не менее:

3 м - для профилеразмеров с линейной плотностью до 20 кг/м;
4 м - для профилеразмеров с линейной плотностью свыше 20 кг/м.

6.2. Для двутавров мерной длины с отрезком и кратной мерной длины с отрезком допускаются отрезки в объеме:

до 5 % от массы партии - для профилеразмеров с линейной плотностью до 20 кг/м;
до 8 % от массы партии - для профилеразмеров с линейной плотностью свыше 20 до 50 кг/м;
до 12 % от массы партии - для профилеразмеров с линейной плотностью свыше 50 до 150 кг/м;
до 20 % от массы партии - для профилеразмеров с линейной плотностью свыше 150 кг/м.

6.3. Допускается изготовление двутавров ограниченной длины в пределах немерной.

7. Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать значений, приведенных в табл. 3.

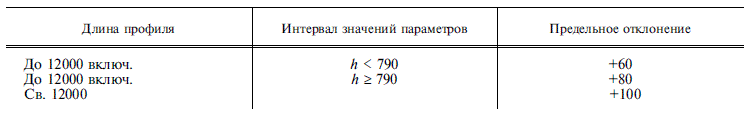

Т а б л и ц а   3

8. Косина реза не должна выводить длину двутавров за предельные отклонения по длине.
В качестве длины двутавра принимается максимальная длина условно вырезанного двутавра с торцами, перпендикулярными продольной оси.

9. Поверхность притупления углов полки должна быть выпуклой без уступов. Радиус притупления не должен превышать 0,2 t, но не более 3 мм.

10. Проверка размеров проводится на расстоянии не менее 500 мм от торца профиля.
Высота профиля измеряется по оси Y - Y.
