М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й   С Т А Н Д А Р Т

Уголки стальные гнутые равнополочные.
Сортамен

Roll-formed steel equal leg angles.
Dimensions

ГОСТ 19771-93

Дата введения 01.07.98

1 Настоящий стандарт распространяется на стальные гнутые равнополочные уголки, изготовляемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из стали углеродистой обыкновенного качества, качественной конструкционной и низколегированной.

2 По точности профилирования уголки изготовляют:

А - высокой точности;
Б - повышенной;
В - обычной.

3 Поперечное сечение уголков должно соответствовать указанному на рисунке.

Обозначения к рисунку и таблицам 1 и 2:

b - ширина полки;
S - толщина полки;
R - радиус кривизны;
I - момент инерции;
i - радиус инерции;
x₀, y₀ - расстояние от центра тяжести до наружных поверхностей полок;
- отношение расчетного свеса полки к толщине полки;
F - площадь поперечного сечения.

4 Размеры, площадь поперечного сечения, справочные величины для осей и масса 1 м уголков должны соответствовать:

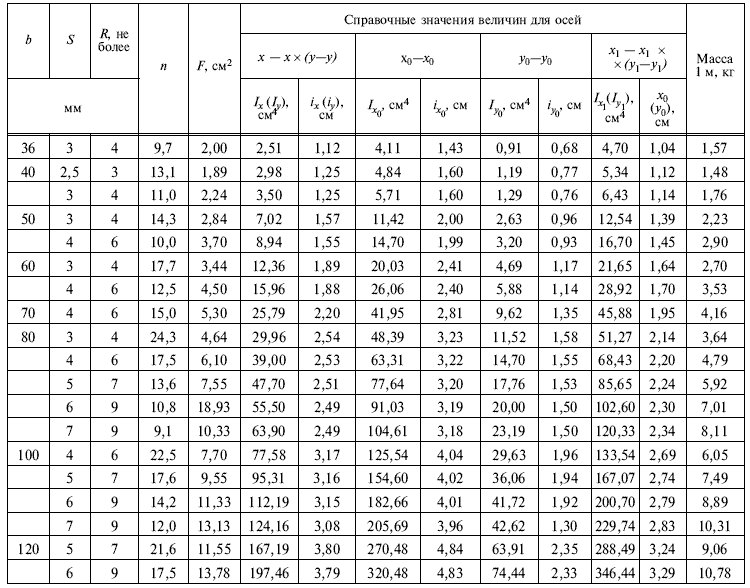

для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, качественной стали с временным сопротивлением разрыву не более 460 Н/мм² (47 кгс/мм²) - указанным в таблице 1;

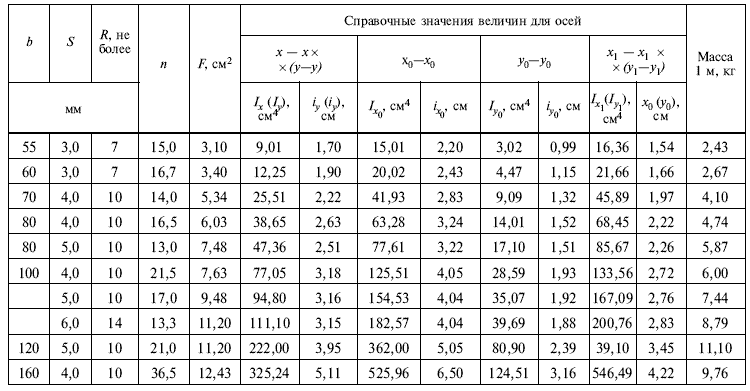

для уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм²) - указанным в таблице 2

Т а б л и ц а  1

Т а б л и ц а  2

Примечания к таблицам 1 и 2

1 Площадь поперечного сечения и справочные значения величин вычислены по номинальным размерам. Плотность стали 7,85 г/см³.

2 Радиусы кривизны контролируют при расточке валков и обеспечивают технологией изготовления.

3 По согласованию изготовителя и потребителя уголки из углеродистой кипящей стали изготовляют с радиусами кривизны в соответствии с таблицей 2.

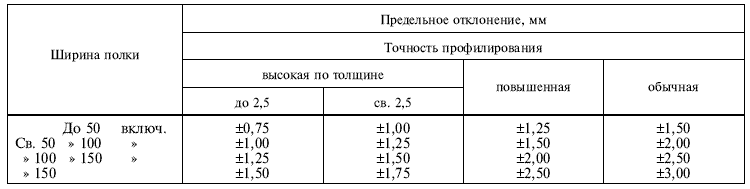

5 Предельные отклонения по ширине полок не должны превышать указанных в таблице 3.

Т а б л и ц а   3

6 Предельные отклонения угла 90° не должны превышать:

± 1° 30' - для уголков с шириной полки до 80 мм;
± 1° - для уголков с шириной полки свыше 80 мм.

7 Уголки изготовляют длиной от 3 до 12 м:

- мерной длины;
- мерной длины с немерной в количестве не более 7 % массы партии;
- кратной мерной длины;
- кратной мерной длины с немерной в количестве не более 7 % массы партии;
- немерной длины.

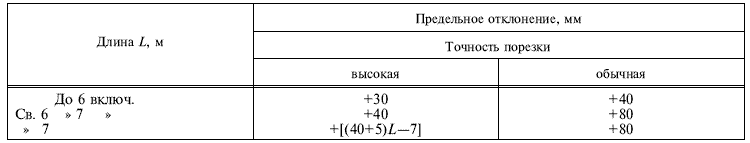

8 Предельные отклонения по длине уголков мерной и кратной мерной длины не должны превышать указанных в таблице 4.

Т а б л и ц а   4

9 Скручивание уголков вокруг продольной оси не должно превышать значения произведения 1° на длину уголка в метрах, но не более 10 °.

10 Кривизна уголков не должна превышать 0,1 % длины.

11 Волнистость полок уголков не должна превышать 2 мм на 1 м.

12 Определение размеров поперечного сечения, а также скручивания, кривизны, отклонения угла 90° и волнистости полок уголков производят на расстоянии от торцов, не менее:

- высокой точности - 100 мм;
- повышенной точности - 150 мм;
- обычной точности - 300 мм.

Ключевые слова: уголки, сталь, прокат, точность, размеры, предельные отклонения
