Приложение к ГОСТ 8509-93

ПРИЛОЖЕНИЕ А

(рекомендуемое)

ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ

ЧАСТЬ 1. УГОЛКИ РАВНОПОЛОЧНЫЕ. РАЗМЕРЫ
(ИСО 657-1-89)

1 Область распространения

Эта часть ИСО 657 включает размеры горячекатаных равнополочных уголков.

2 Настоящий стандарт содержит условия данной части ИСО 657. По состоянию на время публикации данное издание являлось действующим.

Все стандарты пересматриваются, поэтому необходимо использовать стандарты наиболее позднего издания.

Страны-члены МЭК и ИСО должны обеспечиваться действующими международными стандартами.

ИСО 657-5-76. Горячекатаные стальные профили, часть 5. Равнополочные и неравнополочные уголки, предельные отклонения в метрической и дюймовой сериях.

3 Размеры

3.1 Предпочтительные размеры выделены полужирным шрифтом.

3.2 Радиусы внутреннего закругления даны для информации и приведены в таблице А.1.

3.3 Радиус закругления полок не определен, но при необходимости может быть рассчитан.

4 Свойства профиля

Масса, площадь поперечного сечения и справочные значения величин равнополочных уголков приведены для информации в таблице A.1 и рассчитаны при условии, что радиус закругления полок имеет 1/2 значения радиуса внутреннего закругления.

5 Допуски

Допускаемые отклонения на размеры приведены в таблице Б.1 приложения Б.

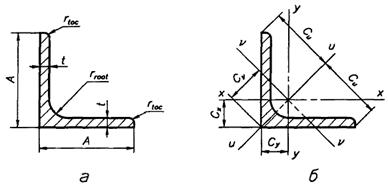

Стальной уголок



Таблица А.1

Размер

Масса кг/м

S, см2

Величины

Расстояние от центра тяжести

Справочные значения величин для осей

х-х=у-у

u-u

v-v

А, мм

t, мм

rroot, мм

Cx=Cy, см

Cu, см

Cv, см

Ix=Iy, см4

rx=ry, см3

Zx=Zy, см

Iu, см4

ru, см

Iv, см4

rv, см

Zv, см3

20´20´3

0,88

1,12

20

3

3,5

0,598

1,41

0,846

0,392

0,590

0,279

0,618

0,742

0,165

0,383

0,195

25´25´3

1,12

1,42

25

3

3,5

0,723

1,77

1,02

0,803

0,751

0,452

1,27

0,945

0,334

0,484

0,326

25´25´4

1,45

1,85

25

4

3,5

0,762

1,77

1,08

1,02

0,741

0,586

1,61

0,931

0,430

0,482

0,399

30´30´3

1,36

1,74

30

3

5

0,835

2,12

1,18

1,40

0,899

0,649

2,22

1,13

0,585

0,581

0,496

30´30´4

1,78

2,27

30

4

5

0,878

2,12

1,24

1,80

0,892

0,850

2,85

1,12

0,754

0,577

0,607

35´35´4

2,09

2,67

35

4

5

1,00

2,47

1,42

2,95

1,05

1,18

4,68

1,32

1,23

0,678

0,865

35´35´5

2,57

3,28

35

5

5

1,04

2,47

1,48

3,56

1,04

1,45

5,64

1,31

1,49

0,675

1,01

40´40´3

1,84

2,35

40

3

6

1,07

2,83

1,52

3,45

1,21

1,18

5,45

1,52

1,44

0,783

0,949

40´40´4

2,42

3,08

40

4

6

1,12

2,83

1,58

4,47

1,21

1,55

7,09

1,52

1,86

0,777

1,17

40´40´5

2,97

3,79

40

5

6

1,16

2,83

1,64

5,43

1,20

1,91

8,60

1,51

2,26

0,773

1,38

45´45´4

2,74

3,49

45

4

7

1,23

3,18

1,75

6,43

1,36

1,97

10,2

1,71

2,68

0,876

1,53

45´45´5

3,38

4,30

45

5

7

1,28

3,18

1,81

7,84

1,35

2,43

12,4

1,70

3,26

0,871

1,80

50´50´4

3,06

3,89

50

4

7

1,36

3,54

1,92

8,97

1,52

2,46

14,2

1,91

3,73

0,979

1,94

50´50´5

3,77

4,80

50

5

7

1,40

3,54

1,99

11,0

1,51

3,05

17,4

1,90

4,55

0,973

2,29

50´50´6

4,47

5,69

50

6

7

1,45

3,54

2,04

12,8

1,50

3,61

20,3

1,89

5,34

0,968

2,61

60´60´5

4,57

5,82

60

5

8

1,64

4,24

2,32

19,4

1,82

4,45

30,7

2,30

8,03

1,17

3,46

60´60´6

5,42

6,91

60

6

8

1,69

4,24

2,39

22,8

1,82

5,29

36,1

2,29

9,44

1,17

3,96

60´60´8

7,09

9,03

60

8

8

1,77

4,24

2,50

29,2

1,80

6,89

46,1

2,26

12,2

1,16

4,86

65´65´6

5,91

7,53

65

6

9

1,80

4,60

2,55

29,2

1,97

6,21

46,3

2,48

12,1

1,27

4,74

65´65´8

7,73

9,85

65

8

9

1,89

4,60

2,67

37,5

1,95

8,13

59,4

2,46

15,6

1,26

5,84

70´70´6

6,38

8,13

70

6

9

1,93

4,95

2,73

36,9

2,13

7,27

58,5

2,68

15,3

1,37

5,60

70´70´7

7,38

9,40

70

7

9

1,97

4,95

2,79

42,3

2,12

8,41

67,1

2,67

17,5

1,36

6,28

75´75´6

6,85

8,73

75

6

9

2,05

5,30

2,90

45,8

2,29

8,41

72,7

2,89

18,9

1,47

6,53

75´75´8

8,99

11,4

75

8

9

2,14

5,30

3,02

59,1

2,27

11,0

93,8

2,86

24,5

1,46

8,09

80´80´6

7,34

9,35

80

6

10

2,17

5,66

3,07

55,8

2,44

9,57

88,5

3,08

23,1

1,57

7,55

80´80´8

9,63

12,3

80

8

10

2,26

5,66

3,19

72,2

2,43

176

115

3,06

29,9

1,56

9,37

80´80´10

11,9

15,1

80

10

10

2,34

5,66

3,30

87,5

2,41

15,4

139

3,03

36,4

1,55

11,0

90´90´7

9,61

12,2

90

7

11

2,45

6,36

3,47

92,5

2,75

14,1

147

3,46

38,3

1,77

11,0

90´90´8

10,9

13,9

90

8

11

2,50

6,36

3,53

104

2,74

16,1

166

3,45

43,1

1,76

12,2

90´90´9

12,2

15,5

90

9

11

2,54

6,36

3,59

116

2,73

17,9

184

3,44

47,9

1,76

13,3

90´90´10

15,0

17,1

90

10

11

2,58

6,36

3,65

127

2,72

19,8

201

3,42

52,6

1,75

14,4

100´100´8

12,2

15,5

100

8

12

2,74

7,07

3,87

145

3,06

19,9

230

3,85

59,9

1,96

15,5

100´100´10

15,0

19,2

100

10

12

2,82

7,07

3,99

177

3,04

24,6

280

3,83

73,0

1,95

18,3

100´100´12

17,8

22,7

100

12

12

2,90

7,07

4,11

207

3,02

29,1

328

3,80

85,7

1,94

20,9

120´120´8

14,7

18,7

120

8

13

3,23

8,49

4,56

255

3,69

29,1

405

4,65

105

2,37

23,1

120´120´10

18,2

23,2

120

10

13

3,31

8,49

4,69

313

3,67

36,0

497

4,63

129

2,36

27,5

120´120´12

21,6

27,5

120

12

13

3,40

8,49

4,80

368

3,65

42,7

584

4,60

152

2,35

31,6

125´125´8

15,3

19,5

125

8

13

3,35

8,84

4,74

290

3,85

31,7

461

4,85

120

2,47

25,3

125´125´10

19,0

24,2

125

10

13

3,44

8,84

4,86

356

3,84

39,3

565

4,83

146

2,46

30,1

125´125´12

22,6

28,7

125

12

13

3,52

8,84

4,98

418

3,81

46,6

664

4,81

172

2,45

34,6

150´150´10

23,0

29,3

150

10

16

4,03

10,6

5,71

624

4,62

56,9

990

5,82

258

2,97

45,1

150´150´12

27,3

34,8

150

12

16

4,12

10,6

5,83

737

4,60

67,7

1170

5,80

303

2,95

52,0

150´150´15

33,8

43,0

150

15

16

4,25

10,6

6,01

898

4,57

83,5

1430

5,76

370

2,93

61,6

180´180´15

40,9

52,1

180

15

18

4,98

12,7

7,05

1590

5,52

122

2520

6,96

653

3,54

92,7

180´180´18

48,6

61,9

180

18

18

5,10

17,7

7,22

1870

5,49

145

2960

6,92

768

3,52

106

200´200´16

48,5

61,8

200

16

18

5,52

14,1

7,81

2340

6,16

162

3720

7,76

960

3,94

123

200´200´20

59,9

76,3

200

20

18

5,68

14,1

8,04

2850

6,11

199

4530

7,70

1170

3,92

146

200´200´24

71,1

90,6

200

24

18

5,84

14,1

8,26

3330

6,06

235

5280

7,64

1380

3,90

167

250´250´28

104

133

250

28

18

7,24

17,7

10,2

7700

7,62

433

1220

9,61

3170

4,89

309

250´250´35

128

163

250

35

18

7,50

17,7

10,6

9260

7,54

529

1470

9,48

3860

4,87

364




Примечания

1 Страны-члены ИСО могут включать в национальные стандарты требуемые им размеры уголков.

Из приведенного в таблице сортамента на равнополочные уголки в национальный стандарт могут быть включены те размеры уголков, которые обеспечиваются на прокатных станах.

2 Площадь поперечного сечения вычисляют по формуле

Стальной уголок,

где S - площадь поперечного сечения, см2;

t - толщина, мм;

rroot - радиус внутреннего закругления, мм;

rtoс - радиус закругления полок, мм;

А - ширина полки, мм.

3 При вычислении массы 1 м плотность стали принята 7,85 кг/дм3.


ПРИЛОЖЕНИЕ Б

(рекомендуемое)

ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ

ЧАСТЬ 5. УГОЛКИ РАВНОПОЛОЧНЫЕ И НЕРАВНОПОЛОЧНЫЕ В МЕТРИЧЕСКОЙ И ДЮЙМОВОЙ СЕРИЯХ. ДОПУСКИ

(ИСО 657-5-76)

1 Предмет стандарта и область применения

Настоящий международный стандарт регламентирует предельные отклонения размеров горячекатаных стальных равнополочных и неравнополочных уголков в метрической и дюймовой сериях. Размеры уголков в метрической серии должны соответствовать ИСО 657-1 и ИСО 657-2, в дюймовой - ИСО 657-3 и ИСО 657-4.

2 Предельные отклонения по ширине полки

Предельные отклонения по ширине полки должны соответствовать приведенным в таблице Б.1.

Таблица Б.1 Предельные отклонения по ширине

Метрическая серия, мм

Дюймовая серия, дюйм

Ширина полки 1

Предельные отклонения

Ширина полки 1

Предельные отклонения

Свыше

От и до включ.

Свыше

От и до включ.

-

50

±1,0

-

2

±0,04

50

100

±1,5

2

4

±0,06

100

150

±2,0

4

6

±0,08

150

200

±3,0

6

8

±0,12

1 Для неравнополочных уголков как базовая берется ширина большей полки.



3 Предельные отклонения по толщине полки

Предельные отклонения по толщине равнополочных и неравнополочных уголков должны соответствовать приведенным в таблице Б.2.

Таблица Б.2 Предельные отклонения по толщине

Метрическая серия, мм

Дюймовая серия, дюйм

Ширина полки 1

Предельные отклонения

Ширина полки 1

Предельные отклонения

Свыше

От и до включ.

Свыше

От и до включ.

-

50

±0,5

-

2

±0,02

50

100

±0,8

2

4

±0,03

100

150

±1,0

4

6

±0,04

150

200

±1,2

6

8

±0,05

1 Для неравнополочных уголков как базовая берется ширина большей полки.

Примечание - Для уголков с длиной полки свыше 75 мм предельные отклонения по массе составляют ± 2,5 % на единицу длины и могут быть заменены предельными отклонениями по толщине. Масса единицы длины уголков приведена в приложении А.



4 Предельные отклонения при порезке на длины

Предельные отклонения по длине при порезке на нормальные и точные длины равнополочных и неравнополочных уголков должны соответствовать приведенным в таблицах Б.3 и Б.4 соответственно.

Таблица Б.3 Предельные отклонения для нормальных длин

Метрическая серия

Дюймовая серия

Длина

Предельные отклонения

Длина

Предельные отклонения

Все длины

± 100 мм

Все длины

± 4 дюйма



Таблица Б.4 Предельные отклонения для точных длин

Метрическая серия

Дюймовая серия

Длина, м

Предельные отклонения, мм

Длина, фут

Предельные отклонения, дюйм

Свыше

От и до включ.

Свыше

От и до включ.

-

12

+75

-

40

+3

0

0

12

-

+100

40

-

+4

0



5 Кривизна

5.1 Максимально допустимая кривизна для равнополочных и неравнополочных уголков должна соответствовать приведенной в таблице Б.5.

Таблица Б.5

Метрическая серия, мм

Дюймовая серия, дюйм

Ширина полки 1

Кривизна

Ширина полки 1

Кривизна

Свыше

От и до включ.

Свыше

От и до включ.

50

150

0,4 % длины

2

6

0,4 % длины

150

200

0,25 % длины

6

8

0,25 % длины

1 Для неравнополочных уголков как базовая берется ширина большей полки.



5.2 Кривизна должна быть измерена как показано на рисунке Б.1.

6 Неперпендикулярность (непараллельность, отклонение от прямого угла)

6.1 Полки должны быть перпендикулярными относительно друг друга в пределах отклонений концов согласно таблице Б.6.

Таблица Б.6 Отклонение от прямого угла

Метрическая серия, мм

Дюймовая серия, дюйм

Ширина полки 1

Отклонение

Ширина полки 1

Отклонение

Свыше

От и до включ.

Свыше

От и до включ.

-

50

1,0

-

2

0,04

50

100

2,0

2

4

0,08

100

200

3,0

4

8

0,12

1 Для неравнополочных уголков как базовая берется ширина большей полки.





Стальной уголок

Рисунок Б.1

6.2 Отклонение от прямого угла измеряется на концах полок уголков (рисунок Б.2).



Стальной уголок

Рисунок Б.2

7 Предельные отклонения по массе

Имеющиеся предельные отклонения по массе на единицу длины являются контрольными предельными отклонениями и предварительно должны быть включены в соответствующие национальные стандарты.


8 (495) 638-07-16 с 9:00 до 18:00



© 2004 — 2017 ООО «Ладор Комплект»
Файлы для скачивания

Файлы для скачивания
