ГОСТ 5336-80

М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й   С Т А Н Д А Р Т


СЕТКИ СТАЛЬНЫЕ ПЛЕТЕНЫЕ ОДИНАРНЫЕ
Технические условия

Single woven steel wire cloth.
Specifications

ГОСТ 5336-80


Дата введения 01.01.82

Настоящий стандарт распространяется на стальные плетеные одинарные сетки с ромбическими и квадратными ячейками, изготовленные сплетением в одну перевивку плоских спиралей из стальной проволоки и применяемые для ограждений, теплоизоляционных работ, крепления горных выработок на шахтах и рудниках, просеивания материалов. (Измененная редакция, Изм. № 1, 2).

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Сетка подразделяется по форме ячеек:

ромбическая - Р (острый угол ромба должен быть 60°) - черт. 1;

квадратная - черт. 2;

по виду поверхности:

без покрытия,
из проволоки оцинкованной - 0.

Сетки по точности размера ячейки подразделяют на группы 1 и 2.

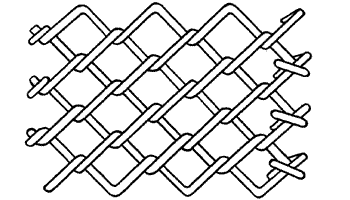

ГОСТ 5336-80 рисунок ромбической сетки

Черт. 1

ГОСТ 5336-80 рисунок квадратной сетки

Черт. 2

(Измененная редакция, Изм. № 1, 2).
1.2. Размер стороны ячейки в свету и диаметр проволоки должны соответствовать указанным в табл. 1.

Т а б л и ц а  1

ГОСТ 5336-80 таблица 1


Допускается по согласованию потребителя с изготовителем изготовление сеток облегченных (ОБ) № 20, 25, 35 из низкоуглеродистой термически необработанной проволоки без покрытия с номинальным диаметром 1,8 мм взамен 2,0 мм;

сетки № 45 из проволоки диаметром 2,0 мм взамен 2,5 мм;

№ 50 из проволоки диаметром 2,5 мм; № 80 из проволоки диаметром 3,0 мм № 100 из проволоки диаметром 4,0 мм. (Измененная редакция, Изм. № 1, 3).

Примеры условных обозначений

Сетка с ромбической ячейкой № 12, из термически необработанной проволоки, диаметром 1,6 мм, группы 1:

Сетка 1-Р-12-1,6 ГОСТ 5336-80

Сетка с квадратной ячейкой № 20, из оцинкованной проволоки, диаметром 2,0 мм, группы 2:

Сетка 2-20-2,0-0 ГОСТ 5336-80

Сетка с квадратной ячейкой № 20 из проволоки диаметром 1,8 мм:

Сетка 20-ОБ ГОСТ 5336-80

(Измененная редакция, Изм. № 2).

1.3. Предельное отклонение для среднего арифметического размера стороны ячейки не должно превышать + 6 % для сеток 1-й группы и + 10 % для сеток 2-й группы. (Измененная редакция, Изм. № 1).

1.4. Предельное отклонение угла ячейки от номинального не должно превышать ± 10°.

1.5. Ширина сетки и предельные отклонения должны соответствовать указанным в табл. 2.

Т а б л и ц а  2

ГОСТ 5336-80 таблица 2


Сетка № 15 из проволоки диаметром 2,0 мм может изготовляться шириной до 2000 мм. (Измененная редакция, Изм. № 1).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Сетки должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке, из низкоуглеродистой термически необработанной без покрытия или оцинкованной проволоки нормальной точности изготовления по ТУ 14-4-1563-89.
Сетки 1-й группы должны изготовляться из проволоки с минусовыми предельными отклонениями, равными сумме абсолютных значений предельных отклонений. (Измененная редакция, Изм. № 1, 3).

2.2. Каждая спираль должна состоять из одной проволоки.

2.3. Смежные спирали должны быть вплетены друг в друга всеми витками без пропусков.

2.4. В сетке не должно быть перевернутых спиралей. (Измененная редакция, Изм. № 2).

2.5. Концы спиралей с обеих сторон сетки должны быть обрезаны и каждый конец в месте соединения должен быть загнут к своей спирали.

2.6. Сетки после изготовления свертываются в рулоны. Рулон должен состоять из одного куска сетки длиной не менее 5 м для сеток №№ 5-60 и не менее 3 м для сеток №№ 80, 100.
Допускается свертывать рулоны из двух кусков сшитых спиралью.
Для сеток 1-й группы рулон должен состоять из одного куска длиной не менее 10 м для сеток №№ 5-60 и не менее 5 м для сеток № 80, 100. (Измененная редакция, Изм. № 1, 2).

2.7. Масса рулона не должна превышать 80 кг. Для сеток № 80 и 100 допускается увеличение массы рулона сетки до 250 кг. (Измененная редакция, Изм. № 1).

3. ПРАВИЛА ПРИЕМКИ

3.1. Сетки принимают партиями. Партия должна состоять из сеток одного номера, одной ширины, одного материала и оформлена одним документом о качестве. Документ о качестве должен содержать:товарный знак или наименование и товарный знак предприятия- изготовителя;условное обозначение сетки;ширину в миллиметрах и длину сетки в метрах, общее количество сетки в метрах квадратных;количество рулонов в партии. (Измененная редакция, Изм. № 1).

3.2. Для проверки качества переплетения, загибки концов спирали, среднего арифметического значения размера стороны ячейки в свету, длины, ширины сетки и угла ячейки от партии отбирают 5 % рулонов, но не менее двух. (Измененная редакция, Изм. № 2).

3.3. При получении неудовлетворительных результатов проверки хотя бы по одному из показателей по нему проводят повторную проверку на удвоенном количестве рулонов.Результаты повторной проверки распространяют на всю партию. (Измененная редакция, Изм. № 1).

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Качество переплетения и загибку концов спиралей определяют визуально при перемотке рулонов сетки.

4.2. Среднее арифметическое значение размера стороны ячейки в свету определяют в трех местах сетки, отстоящей от края не менее чем на 100 мм, отсчитывают в двух направлениях параллельно сторонам ячейки по 10 ячеек для сеток №№ 5-15 и по 5 ячеек для сеток №№ 20-100 и замеряют длину участка, включая одну крайнюю проволоку, на котором расположены отсчитанные ячейки. Длину участка для определения среднего арифметического значения размера стороны ячейки в свету измеряют метром или линейкой с ценой деления 1 мм.
Среднее арифметическое значение размера стороны ячейки в свету (а), мм, вычисляют по формуле

ГОСТ 5336-80 секретная формула

где l - длина участка, на котором расположены последовательно отсчитанные в соответствующих направлениях 5 или 10 ячеек, мм;
n - число отсчитанных ячеек;
d - номинальный диаметр проволоки, мм.
Окончательное значение среднего арифметического размера стороны ячейки в свету определяют как среднее арифметическое шести замеров.

4.3. Диаметр проволоки измеряют микрометром по ГОСТ 6507-90 перед изготовлением сетки. (Измененная редакция, Изм. № 2).

4.4. Ширину сетки измеряют по выступающим загнутым концам проволок метром или рулеткой с ценой деления 1 мм. Длину сетки измеряют в натянутом состоянии, исключающем изменение формы ячеек, метром или рулеткой с ценой деления 1 мм или счетчиком.

4.5. Угол ячейки проверяют угломером по ГОСТ 5378-88 или шаблоном в трех местах сетки, но не ближе чем на 2 ячейки от края сетки.

5. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Каждый рулон сетки должен быть перевязан низкоуглеродистой проволокой диаметром 1,2-2,5 мм по ГОСТ 3282-74 или ТУ 14-4-1563-89 или отходами этой проволоки посередине и по краям или конец полотна сетки должен быть привязан такой же проволокой к рулону посередине и по краям. (Измененная редакция, Изм. № 1, 3).

5.2. Торцы рулона должны быть обернуты бумагой по ГОСТ 8828-89 или другой бумагой, изготовленной по нормативно-технической документации, или упаковочной тканью по ГОСТ 5530-81, или тарным холстопрошивным полотном, или клееным полотном, или сшивным лоскутом из отходов текстильной промышленности, а также другими материалами, изготовленными по нормативно-технической документации, исключающими применение хлопчатобумажных или льняных тканей и не ухудшающих качества упаковки.
Допускается сетки № 5-50 включительно не упаковывать а обязательно перевязывать крестообразно торцы рулона проволоки в соответствии с п. 5.1 или иным способом перевязки рулона, при условии предотвращения сцепления загнутых проволок между собой.Упаковочные материалы на торцах рулонов обвязываются проволокой в соответствии с п. 5.1.
Упаковка сетки, транспортируемой в районы Крайнего Севера и труднодоступные районы, должна соответствовать ГОСТ 15846-79. (Измененная редакция, Изм. № 1, 2).

5.3. По требованию потребителя сетка покрывается консервационной смазкой ЖКБ по утвержденной технической документации или смесью ЖКБ и индустриального масла по ГОСТ 20799-88 в соотношении 1:1.

5.4. К торцу рулона или пакета должен быть прикреплен ярлык, на котором указывают:товарный знак или наименование и товарный знак предприятия-изготовителя;

наименование и товарный знак предприятия-изготовителя;
условное обозначение сетки;ширину в миллиметрах и длину сетки в метрах, общее количество сетки в метрах квадратных.

5.3 - 5.4. (Измененная редакция, Изм. № 1).

5.4а. Транспортная маркировка - по ГОСТ 14192-77. (Введен дополнительно, Изм. № 1).

5.5. Сетку транспортируют пакетами по ГОСТ 26663-76 или рулонами. Допускается формирование пакетов без применения поддонов.
Диаметр рулона - от 200 до 600 мм, длина - от 1000 до 3000 мм. Пакет формируется из рулонов. Габаритные размеры пакета: длина от 1000 до 3000 мм, ширина от 1870 мм, высота до 1400 мм. Укрупненное грузовое место формируется при транспортировании потребителю двух или более рулонов.
Средствами пакетирования являются:

катанка диаметром 6,5 мм по ГОСТ 14085-79;
обвязки из проволоки по ГОСТ 3282-74 или по ОСТ 14-4-210-87.
обвязки из ленты по ГОСТ 3560-73.
проволока и лента по другой нормативно-технической документации.
Масса пакета не более 1 т.
Сетки транспортируют транспортом всех видов в соответствии с правилами перевозки грузов, действующими на транспорте данного вида и Техническими условиями погрузки и крепления грузов, утвержденными Министерством путей сообщения СССР. Транспортирование по железной дороге проводится повагонными или мелкими отправками. На открытом подвижном составе сетку транспортируют только пакетами.
Условия транспортирования сетки в части воздействия климатических факторов должны соответствовать условиям хранения 5 и 8 по ГОСТ 15150-69. (Измененная редакция, Изм. № 1, 2, 3).

5.6. Хранение сеток должно соответствовать условиям 5 по ГОСТ 15150-69. (Измененная редакция, Изм. № 1).
