ГОСТ 2715-75

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

СЕТКИ МЕТАЛЛИЧЕСКИЕ ПРОВОЛОЧНЫЕ

Типы, основные параметры и размеры

Metal wire screens. Types, basic parameters and dimensions

ГОСТ 2715-75
Взамен ГОСТ 2715-44

Постановлением Государственного комитета стандартов Совета Министров СССР от 24 декабря 1975 г. № 3986 срок действия установлен

с 01.01.77

Настоящий стандарт распространяется на металлические проволочные сетки и устанавливает типы, параметры и основные предельные размеры.

1. ТИПЫ

1.1. По способу изготовления сетки подразделяются:

сетка тканая - образованная перекрестным переплетением проволок (прядей) основы (проволок, проходящих вдоль полотна сетки) с проволоками утка (проволоками, проходящими поперек полотна сетки) (черт. 1);

сетка плетеная - из круглых или плоских спиралей, образованная вплетением последующей спирали в предыдущую (черт. 2);

сетка крученая - образованная путем попеременного скручивания каждой проволоки с одной из двух рядом расположенных (черт. 3);

ГОСТ 2715-75 сетка чертеж 1

Черт. 1

ГОСТ 2715-75 сетка чертеж 2

Черт. 2

ГОСТ 2715-75 сетка чертеж 3

Черт. 3

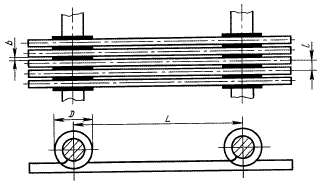

сетка щелевая из колосников фасонного сечения - собранная из отдельных проволочных колосников фасонного сечения, скрепленных между собой соединительными шпильками, расположенными на определенном расстоянии друг от друга (черт. 4);

сетка сварная - образованная из проволок, расположенных в двух взаимно перпендикулярных направлениях и сваренных в местах их пересечения (черт. 5);

сетка сборная из предварительно деформированной проволоки - образованная перекрестным переплетением гладких или предварительно деформированных проволок (прядей) основы с предварительно деформированными проволоками утка (черт. 6):

ГОСТ 2715-75 сетка чертеж 4

Черт. 4

ГОСТ 2715-75 сетка чертеж 5
Черт. 5
ГОСТ 2715-75 сетка чертеж 6
Черт. 6

1.2. По форме ячеек в свету сетки подразделяются:

с квадратными ячейками,

с прямоугольными ячейками,

с ромбическими ячейками,

с шестигранными ячейками,

с трапециевидными ячейками,

с нулевыми ячейками.

1.3. По размерам ячеек в свету сетки подразделяются:

наимельчайшую - с площадью ячейки в свету до 0,025 мм2;

мельчайшую - с площадью ячейки в свету св. 0,025 до 0,25 мм2,

мелкую - с площадью ячейки в свету            » 0,25      » 1 мм2,

среднюю - с площадью ячейки в свету         » 1           » 25 мм2,

крупную - с площадью ячейки в свету          » 25         » 625 мм2,

особо крупную - с площадью ячейки в свету » 625 мм2.

1.4. По живому сечению сетки подразделяют:

с малым живым сечением - до 25 % всей площади сетки,

с нормальным живым сечением - от 25 до 50 % всей площади сетки,

с большим живым сечением - от 50 до 75 % всей площади сетки,

с особо большим живым сечением - св. 75 % всей площади сетки.

Живое сечение сетки определяется отношением площади ячеек в свету ко всей площади сетки, выраженным в процентах.

1.4.1. Живое сечение сетки тканой, сварной и сборной из предварительно деформированной проволоки (М) в процентах вычисляют по формуле

ГОСТ 2715-75 формула 1

где а - размер ячейки в свету между проволоками основы, мм;

h - размер ячейки в свету между проволоками утка, мм;

d1 - диаметр проволоки основы, мм;

d2 - диаметр проволоки утка, мм.

1.4.2. Живое сечение плетеной сетки (М) в процентах вычисляют по формуле

ГОСТ 2715-75 формула 2

где а - размер ячейки в свету, мм;

d - диаметр проволоки, мм;

a - угол ячейки ромба, град.

1.4.3. Живое сечение крученой сетки (М) в процентах вычисляют по формуле

ГОСТ 2715-75 формула 3

где а - размер ячейки в свету, мм;

d - диаметр проволоки, мм.

1.4.4. Живое сечение щелевой сетки из колосников фасонного сечения (М) в процентах вычисляют по формуле

ГОСТ 2715-75 формула 4

где b - ширина щели, мм;

l - расстояние между осями проволочных колосников, мм;

D - внешний диаметр петли, состоящий из диаметра соединительной шпильки и двух диаметров исходной проволоки, мм;

L - расстояние между осями соединительных шпилек, мм.

1.5. По виду металлов и сплавов применяемой проволоки сетки подразделяются:

из углеродистой (низкоуглеродистой, среднеуглеродистой и высокоуглеродистой);

из высоколегированной стали,

из цветных металлов и сплавов.

1.6. По состоянию металла применяемой проволоки сетки подразделяются:

из нагартованной проволоки,

из отожженной проволоки.

1.7. По форме поперечного сечения проволоки сетки подразделяются:

из круглой проволоки,

из квадратной проволоки,

из трапециевидной проволоки,

из Т-образной проволоки,

из плоской проволоки,

из проволоки периодического профиля.

1.8. По виду поверхности применяемой проволоки сетки подразделяются:

из светлой стальной проволоки,

из темной стальной проволоки,

из травленой стальной проволоки,

из оцинкованной стальной проволоки,

из луженой стальной проволоки,

из проволоки, покрытой пластиком.

1.9. По виду поверхности полотна сетки подразделяются на:

не покрытые,

покрытые в полотне.

1.9.1. Сетки, покрытые в полотне подразделяются на:

оцинкованные в полотне,

луженые в полотне,

окрашенные в полотне,

покрытые пластиком.

2. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

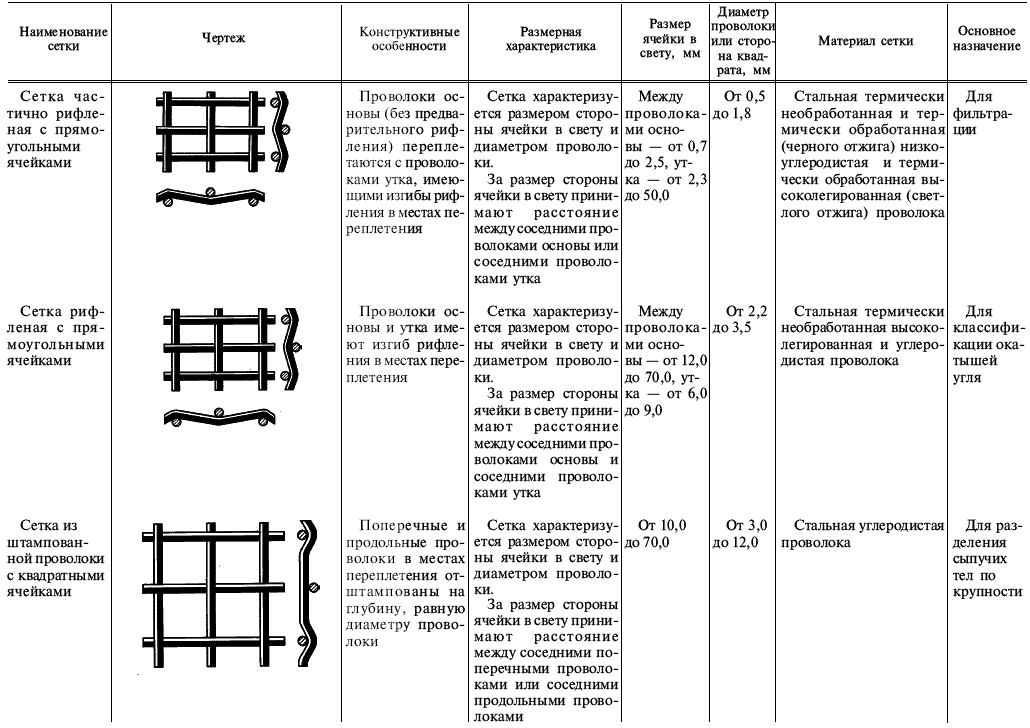

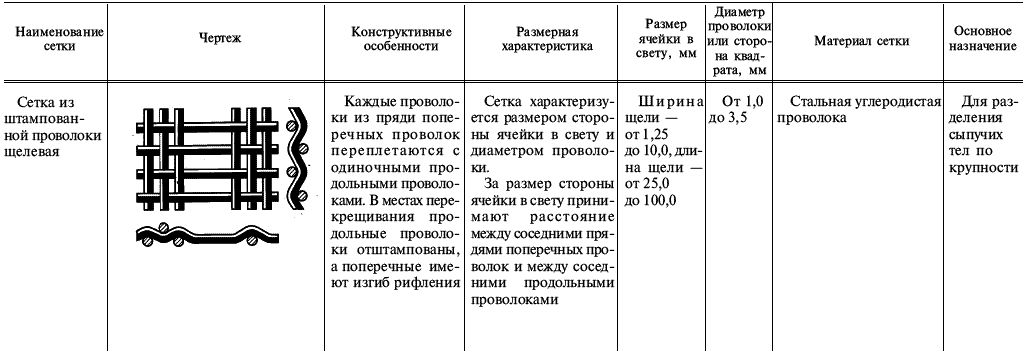

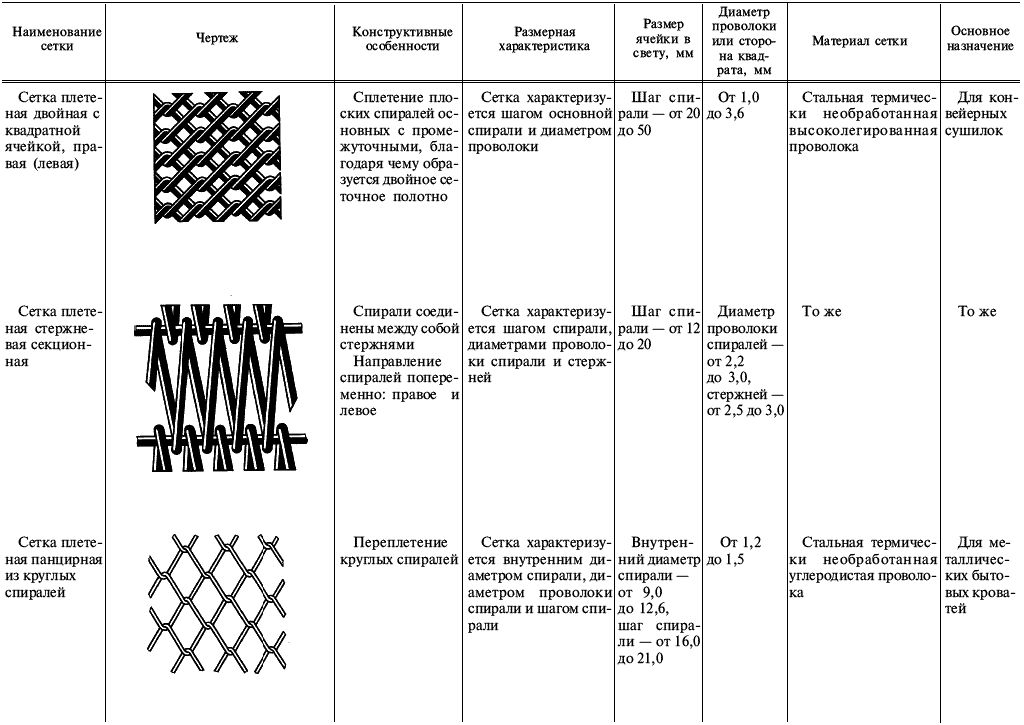

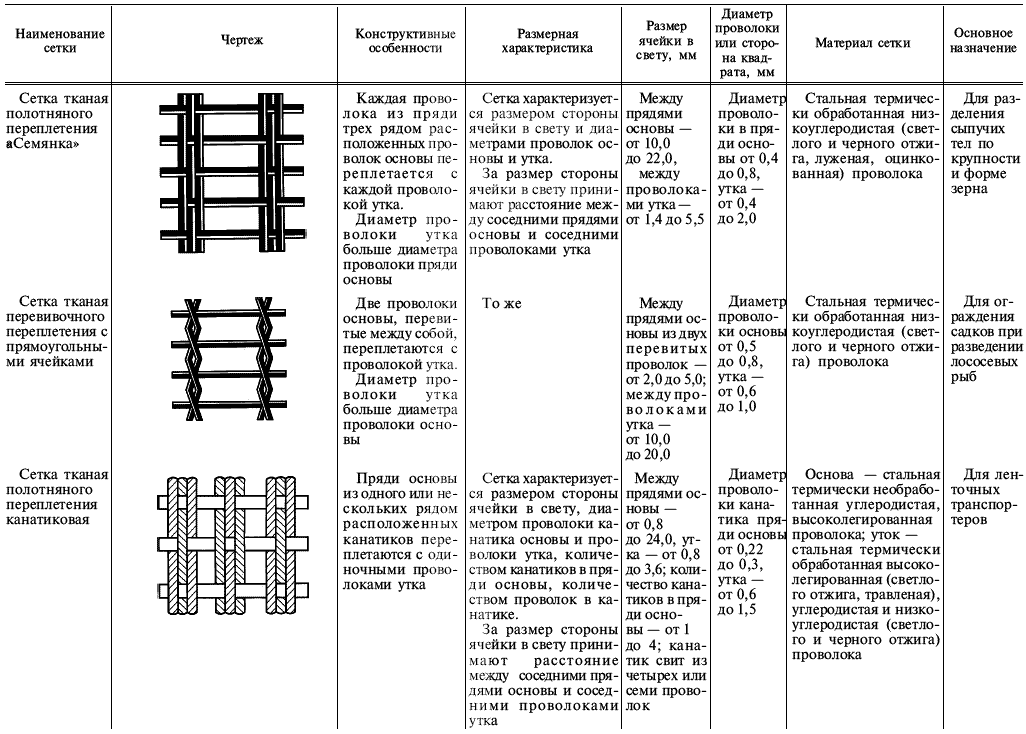

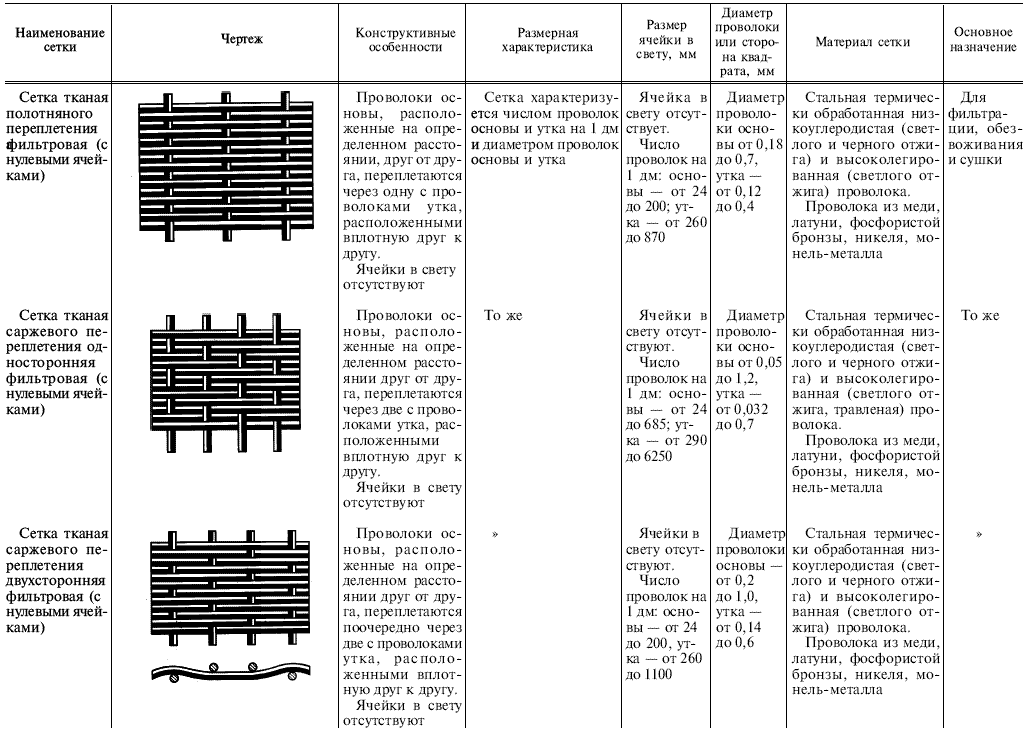

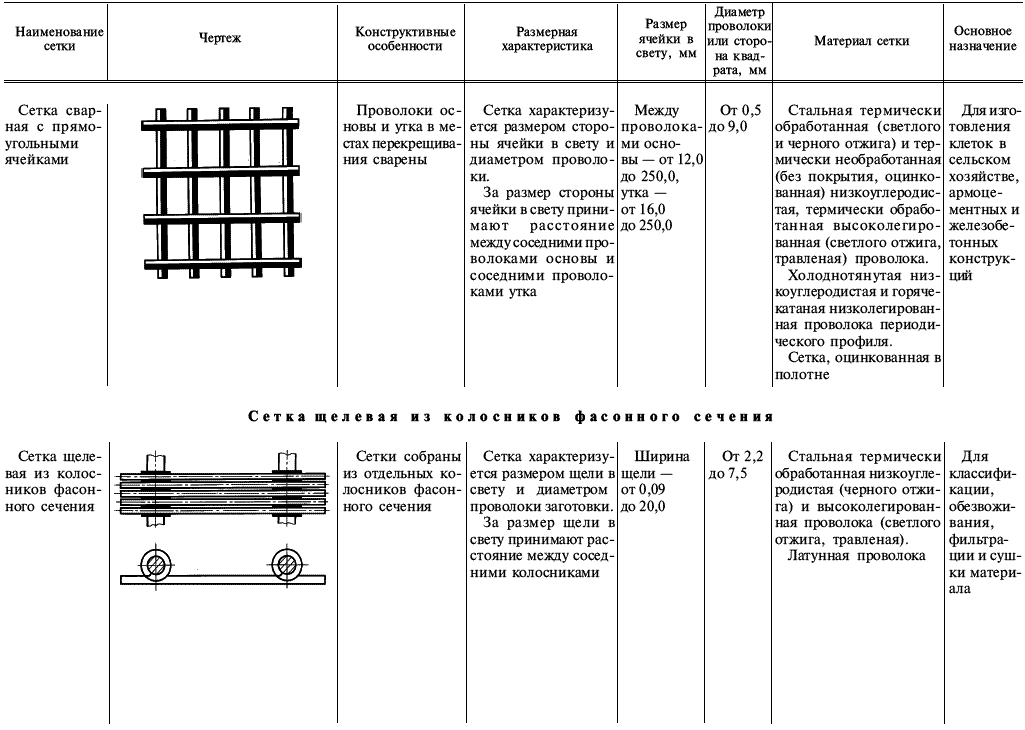

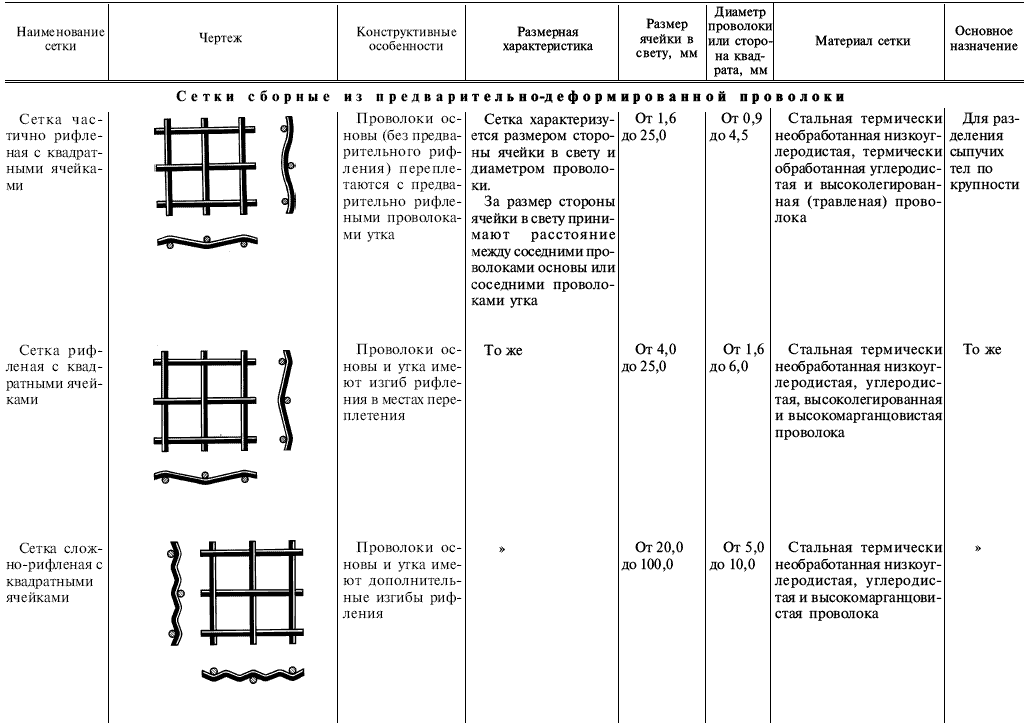

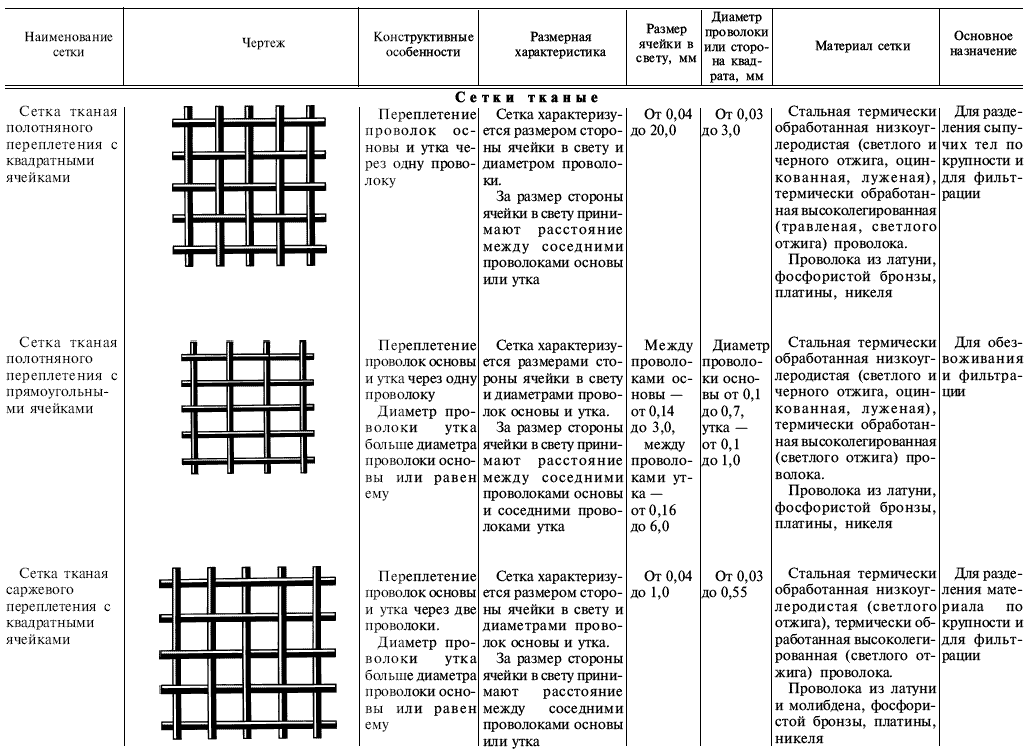

2.1. Параметры и основные предельные размеры сеток должны соответствовать указанным в таблице.

таблица

таблица

ГОСТ 2715-75 Таблица 1


Продолжение

ГОСТ 2715-75 Таблица 2


Продолжение

ГОСТ 2715-75 Таблица 1


Продолжение

ГОСТ 2715-75 Таблица 3


Продолжение

ГОСТ 2715-75 Таблица 4


Продолжение

ГОСТ 2715-75 Таблица 5


Продолжение

ГОСТ 2715-75 Таблица 4




Продолжение

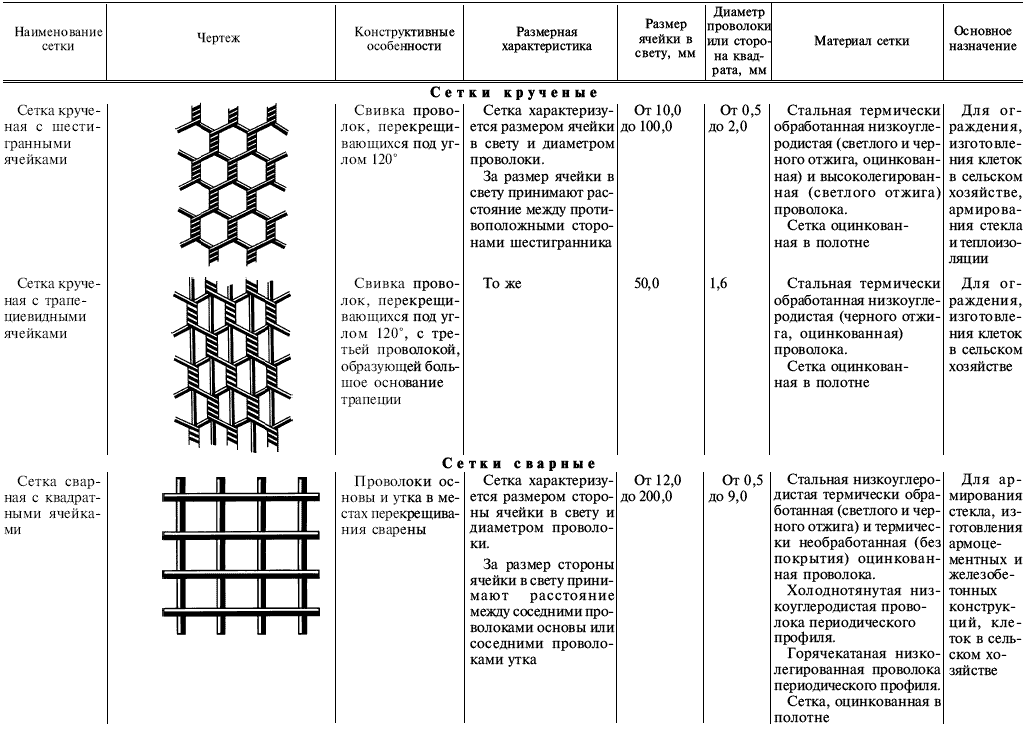

ГОСТ 2715-75 Таблица 6


Продолжение

ГОСТ 2715-75 Таблица 7


Продолжение

ГОСТ 2715-75 Таблица 8


Продолжение

ГОСТ 2715-75 Таблица 9


Продолжение

ГОСТ 2715-75 Таблица 10
