ГОСТ 103-2006

М Е Ж Г О С У Д А Р С Т В Е Н  Н Ы Й   С Т А Н Д А Р Т


ПРОКАТ СОРТОВОЙ СТАЛЬНОЙ ГОРЯЧЕКАТАНЫЙ ПОЛОСОВОЙ
Сортамент

Hot-rolled steel strips.
Dimensions

ГОСТ 103-2006


(EN 10058:2003, NEQ)
Дата введения 2009-07-01

1. Область применения

Настоящий стандарт распространяется на сортовой стальной горячекатаный полосовой прокат (далее  - прокат) общего назначения и стальной полосовой прокат для гаек толщиной от 4 до 80 мм включительно и шириной от 10 до 200 мм включительно.

2. Классификация. Основные параметры и размеры

2.1 Прокат подразделяют:

- по назначению:
общего - ОН;
для горячей штамповки гаек - ГШГ;
для холодной штамповки гаек - ХШГ;

- по точности прокатки:
по толщине: повышенной - БТ1, БТ2, БТЗ; обычной - ВТ1, ВТ2, ВТЗ;

по ширине: повышенной - БШ1, БШ2, БШЗ; обычной - ВШ1, ВШ2, ВШЗ;

по длине: мерной - МД; мерной с немерной длиной - МД11*; кратной мерной - КД; кратной мерной с немерной длиной - КД11*; немерной - НД; ограниченной в пределах немерной - ОД; ограниченной с немерной длиной - ОД11*; в рулонах - РД;

- по предельным отклонениям по длине проката мерной и кратной мерной длины по группам: БД и ВД;
- по притуплению углов на группы: БУ и ВУ;

- по требованию к серповидности: высокое - АС; повышенное - БС; обычное - ВС;

- по виду плоскостности: особо высокой - ПО; высокой - ПВ; нормальной — ПН.

1* При поставке проката мерной с немерной длиной (МД1), кратной мерной с немерной длиной (КД1) и огра­ниченной с немерной длиной (ОД1) допускается наличие проката немерной длины в количестве не более 5 % мас­сы партии.

2.2 Форма поперечного сечения, толщина, ширина и масса 1 м длины проката должны соответ­ствовать указанным на рисунке 1 и в таблице 1.

ГОСТ 103-2006 рисунок стальной полосы

 Рисунок 1

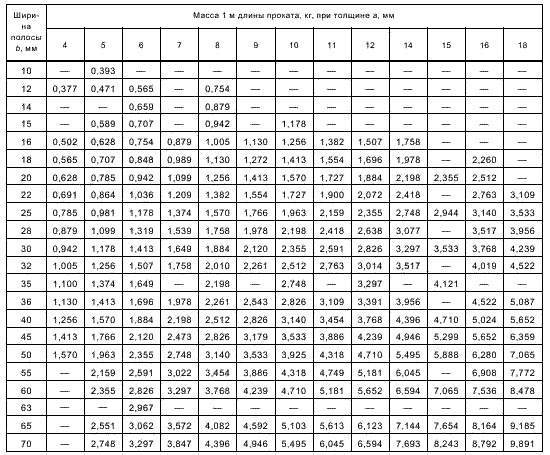

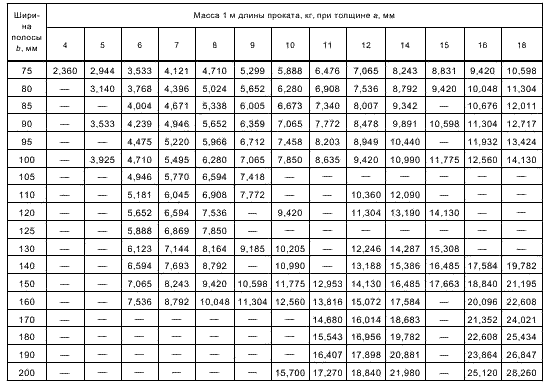

Таблица 1

ГОСТ 103-2006 таблица 1

Продолжение таблицы 1

ГОСТ 103-2006 таблица 1/2

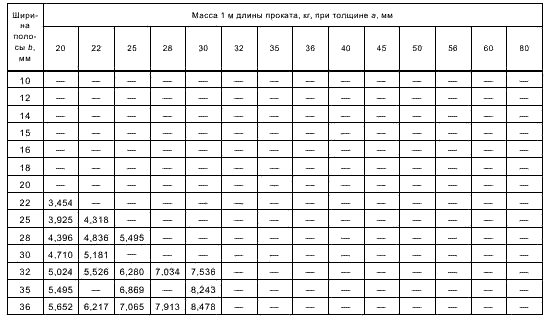

Окончание таблицы 1

ГОСТ 103-2006 таблица 1\3

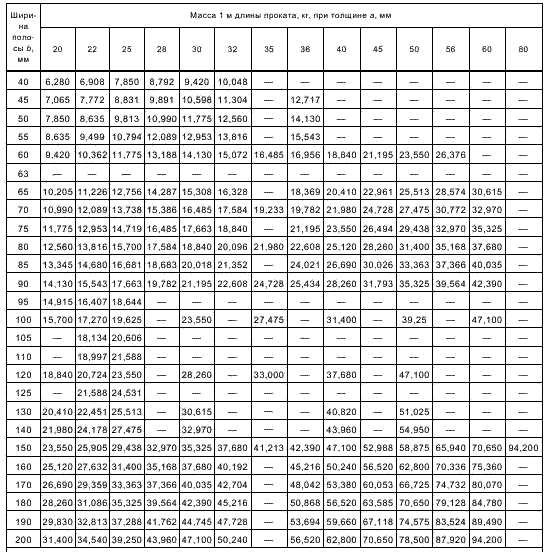

Окончание таблицы 1

ГОСТ 103-2006 таблица 1\4

Примечания:

  1. Масса 1 м длины проката вычислена по номинальным размерам и является справочной величиной.
    Плотность стали принята равной 7,85 г/см3.
  2. Знак «—» указывает, что данный параметр не нормируется.
  3. По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют промежуточных размеров по толщине и ширине и в том числе кратных 0,5 мм с предельными отклонениями по ближайшему меньшему размеру.

2.3 По требованию потребителя (по согласованной спецификации) прокат изготовляют:

толщиной 4 и 5 мм всех ширин;

толщиной до 36 мм включительно и шириной 56 мм;

размерами а х b, мм: 8x17; 12x27; 13x22; 13x25; 15x25; 17x25; 17x28; 17x30; 19x25; 19x28; 19x34; 23x27; 23 х 36; 24 х 32; 24 х 39; 24 х 55; 26 х 36; 26 х 44; 27 х 34; 28 х 17; 32 х 39; 34 х 24; 34 х 39.

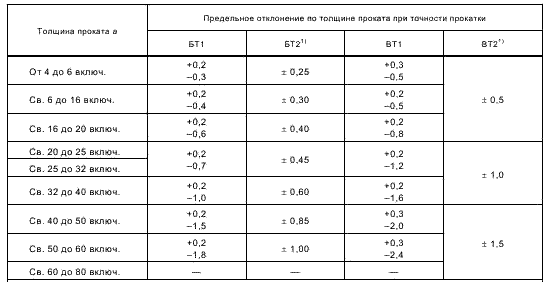

2.4 Предельные отклонения по толщине проката общего назначения и для горячей штамповки гаек не должны превышать значений, указанных в таблице 2.

Таблица 2 В миллиметрах

ГОСТ 103-2006 таблица 2

2.4.1 Прокат с точностью прокатки ВТ2 (таблица 2) допускается изготовлять с плюсовыми предельными отклонениями, равными сумме предельных отклонений по толщине (ВТЗ).

2.4.2 По требованию потребителя (по согласованной спецификации) прокат толщиной свыше 16 до 20 мм включительно изготовляют с предельными отклонениями по толщине ± 0,30 мм (БТЗ).

2.5 Предельные отклонения по ширине проката общего назначения и для горячей штамповки гаек не должны превышать значений, указанных в таблице 3.

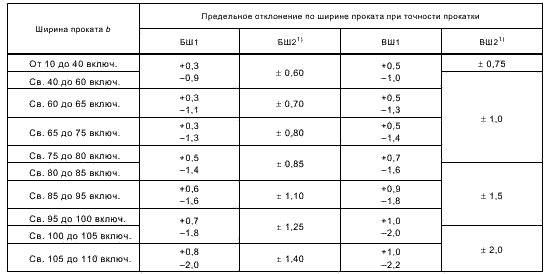

Таблица 3 В миллиметрах

ГОСТ 103-2006 таблица 31

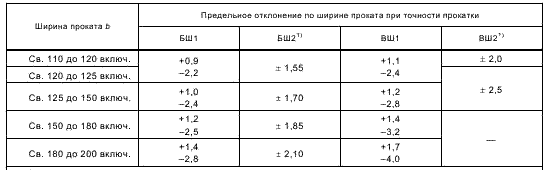

Окончание таблицы 3 В миллиметрах

ГОСТ 103-2006 таблица 32

2.5.1 Прокат с точностью прокатки ВШ2 (таблица 3) допускается изготовлять с плюсовыми предельными отклонениями, равными сумме предельных отклонений по ширине (ВШЗ).

2.5.2 По требованию потребителя (по согласованной спецификации) прокат шириной от 12 до 40 мм включительно изготовляют с предельными отклонениями по ширине ± 0,50 мм (БШЗ).

2.6 Предельные отклонения по толщине и ширине проката для холодной штамповки гаек не должны превышать значений, указанных в таблице 4.

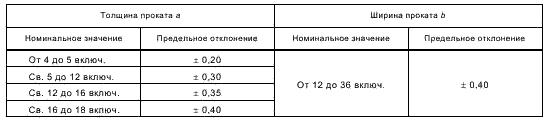

Таблица 4 В миллиметрах

ГОСТ 103-2006 таблица 4

2.7 Выпуклость или вогнутость боковых граней проката не должна превышать предельных откло-нений по ширине.

2.8 Прокат изготовляют длиной:

- от 2 до 12 м включительно — из углеродистой стали обыкновенного качества, низколегированной и фосфористой;

- от 2 до 6 м включительно — из углеродистой качественной и легированной стали.

По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют немерной длиной в пределах от 3 до 13 м включительно, при этом 10 % прутков от массы партии могут иметь меньшую длину, но не менее 75 % минимальной длины.

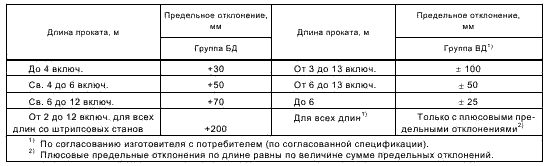

2.9 Предельные отклонения на изготовляемую длину проката мерной или кратной мерной длины не должны превышать значений, указанных в таблице 5.

Таблица 5 В миллиметрах

ГОСТ 103-2006 таблица 5

2.10 По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют в рулонах.

2.11 Притупление углов для проката группы ВУ не должно превышать 0,2 толщины, но не более 3 мм.

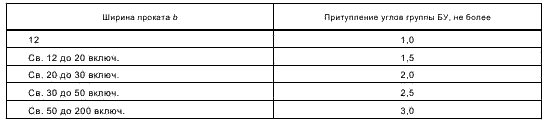

По согласованию изготовителя с потребителем (по согласованной спецификации) притупление углов для проката группы БУ толщиной свыше 4 мм не должно превышать значений, указанных в таблице 6.

Таблица 6В миллиметрах


ГОСТ 103-2006 таблица 6

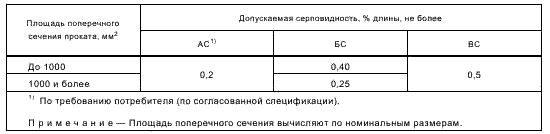

2.12 Серповидность проката не должна превышать значений, указанных в таблице 7.

Таблица 7 В миллиметрах

ГОСТ 103-2006 таблица 7

2.13 Отклонение от плоскостности проката толщиной свыше 12 мм не должно превышать значений, указанных в таблице 8.

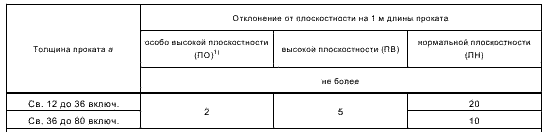

Таблица 8 В миллиметрах

ГОСТ 103-2006 таблица 8

Отклонение от плоскостности проката толщиной до 12 мм включительно не нормируют и не контролируют.

2.14 Форму поперечного сечения определяют двумя способами: разностью диагоналей или отклонением от прямого угла. Способ контроля выбирает изготовитель и указывает в документе о качестве.

2.14.1 Разность диагоналей водном сечении не должна превышать удвоенной суммы предельных отклонений по ширине проката до 20 мм включительно, свыше 20 мм — суммы предельных отклонений по ширине проката.

2.14.2 Отклонение от прямого угла и (рисунок 2) для проката толщиной от 40 до 80 мм включительно и шириной от 10 до 200 мм включительно не должно превышать значений, указанных в таблице 9.

ГОСТ 103-2006 схема 2

Рисунок 2

Таблица 9  В миллиметрах

ГОСТ 103-2006 таблица 9

2.15 Размеры, притупление углов и серповидность проката измеряют на расстоянии не менее 100 мм от торца, а проката в рулонах — в любом месте, кроме первого и последнего витков.

2.15.1 По согласованию изготовителя с потребителем (по согласованной спецификации) размеры, притупление углов и серповидность проката измеряют на расстоянии не менее 150 мм от торца.

2.15.2 Длину измеряют по наибольшей грани прокатаhttp://lador.ru/1.gif

2.15.3 Серповидность измеряют на длине изготовляемого проката, но не менее 1 м.

2.15.4 Отклонение от плоскостности проката измеряют на участке длиной 1 м на расстоянии не менее 1 м от торца.

Отклонение от плоскостности проката в рулонах не проверяют.
